Comune di Lodrino CH
Impianto di filtraggio e disinfestazione acqua potabile.
Nell'anno 2003 é stato completamente rifatto l'impianto di filtraggio e disinfestazione di acqua potabile dell'acquedotto comunale di Lodrino (Canton Ticino - Svizzera). L'opera é stata realizzata seguendo il progetto della società di Ingegneria German-Marelli di Bellinzona.
L'impianto preleva l'acqua da un vicino torrente (in quantità variabile in base alle stagioni e alle condizioni climatiche) e depura la stessa da foglie e altre particelle solide.
L'impianto é pilotato tramite PLC dalla sede del Comune situata a valle ed é completamente automatizzato con vari sensori e torbidimetri che regolano l'ingresso delle acque in funzione della richiesta e della eventuale fangosità o sporcizia dovuta al maltempo. E' previsto inoltre, sempre tramite PLC, il riscaldamento delle zone soggette a gelo che potrebbero causare malfunzionamenti nei periodi invernali.
Da notare che tutti i trasporti sono stati effettuati con elicottero.
  • Camera defogliazione automatica - durante la posa
  • Camera defogliazione automatica - rivestimento completato
  • Canale convogliazione - prima dell'intervento
  • Canale convogliazione - durante l'intervento
  • Canale convogliazione - dopo l'intervento
  • Primo dissabbiatore - durante l'intervento
  • Primo dissabbiatore - dopo l'intervento
  • Secondo dissabbiatore - posa vasca
  • Secondo dissabbiatore - misuratore di portata e relativa tabella
  • Secondo dissabbiatore - lavoro finito
  • Valvola principale adduzione - saracinesca attuale elettrocomandata
  • Valvola pricipale di adduzione - saracinesca prima dell'intervento
  • Vasca principale di decantazione e dissabbiatura da 50 mc - prima
  • Vasca principale di decantazione e dissabbiatura da 50 mc - posa del rivestimento
  • Vasca principale di decantazione e dissabbiatura da 50 mc - lavoro finito
  • Vasca principale di filtrazione - a impianto finito
  • Vasca principale di filtrazione - tubo di insufflaggio e parte inferiore valvole calibrate
  • Vasca principale di filtrazione - piastre supporto sabbia con valvole filettate ad esse
  • Vasca principale di filtrazione - posa valvole
  • Vasca principale di filtrazione - botola accesso zona sottostante e torbidimetro che regola l'ingresso delle acque nell'impianto
  • Vasca principale di filtrazione - caricamento sabbia
  • Vasca principale di filtrazione - vasca durante il lavaggio della sabbia mediante insufflaggio aria

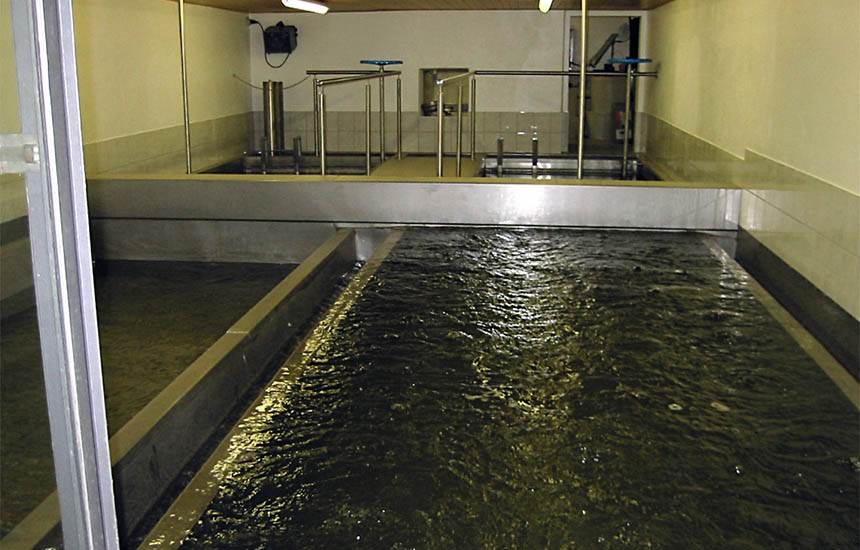

  • Vasca principale di filtrazione - scarico acque sporche di lavaggio dalle canaline laterali
  • Vasca principale di filtrazione - particolare vasca
  • Vasca principale di filtrazione - particolare passerelle
  • Vasca principale di filtrazione - particolare passerella
  • Vasca principale di filtrazione - trasporto vasca
